液位仪
精准测位，安全防溢 — 实时监测储油罐液位、温度、水位，油站安全运营的关键设备。
什么是液位仪？
液位仪是油站用于实时监测储油罐内油品液位、温度、水位的关键设备，是油站安全运营和数字化管理的重要组成部分。通过磁致伸缩高精度传感器持续采集数据，液位仪能够自动生成库存报表、预警油品异常波动、防止跑冒滴漏。
至名 HC-LM 系列智能液位仪采用10.1 寸 Android 触摸大屏+ 磁致伸缩硬杆探针双模组架构，支持 RS232/RS485 工业总线，可外接声光报警器、打印机、防溢阀，配套手机 APP 远程查看，是智慧油站的标准配套。
四大产品形态 · 覆盖全场景
常规/防爆撬装/防爆型/车载式 — 不同规格适配撬装加油站、工地、矿区、物流园等不同应用环境。

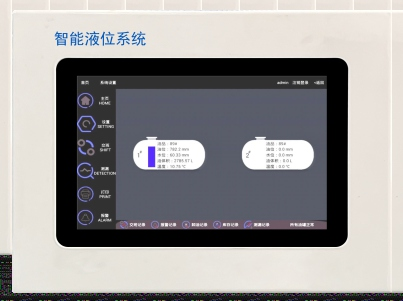

常规
10.1寸彩屏 · 标准型
- 10.1寸彩色电容触摸屏
- K10G20 安卓系统
- RS232 + RS485 工业总线
- 支持 16 个油罐

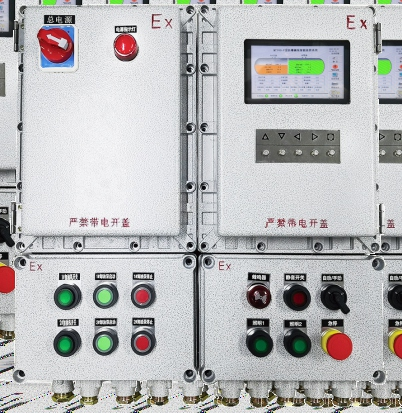

防爆撬装
8寸屏 · 撬装专用
- Ex ia IIB T4 Ga 防爆标识
- 8寸触摸屏 + 撬装一体化
- CCRI 防爆认证
- 适合撬装加油站整体方案

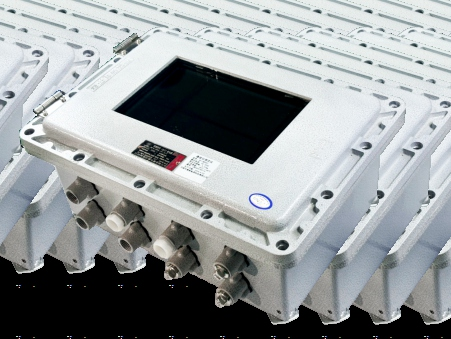

防爆型
8寸屏 · 隔爆外壳
- 8寸彩色电容触摸屏
- 隔爆型外壳 · IP68@10m
- 防爆证号 CCRI 24.7759X
- 适合高危/化工/油田场景

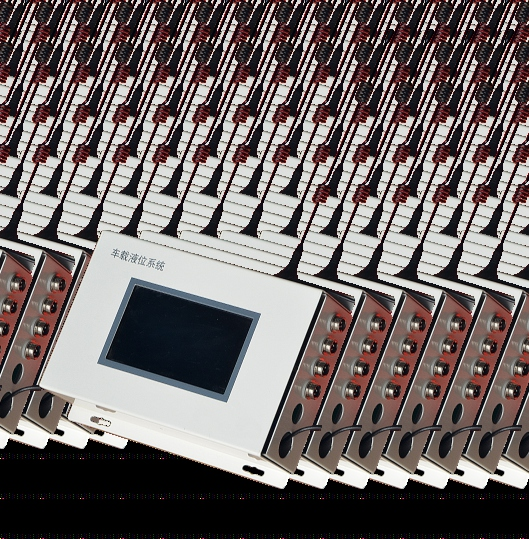

车载式
5寸屏 · 移动作业
- 5寸彩屏 + 4G/WIFI 联网
- 内置 GPS/北斗定位
- 支持 4 个油罐
- 适合移动加油/野外作业
磁致伸缩工作原理 · 高精度测量
利用磁致伸缩原理研制的新一代液位测量传感器，精度高、可靠性强、寿命长、性能稳定。

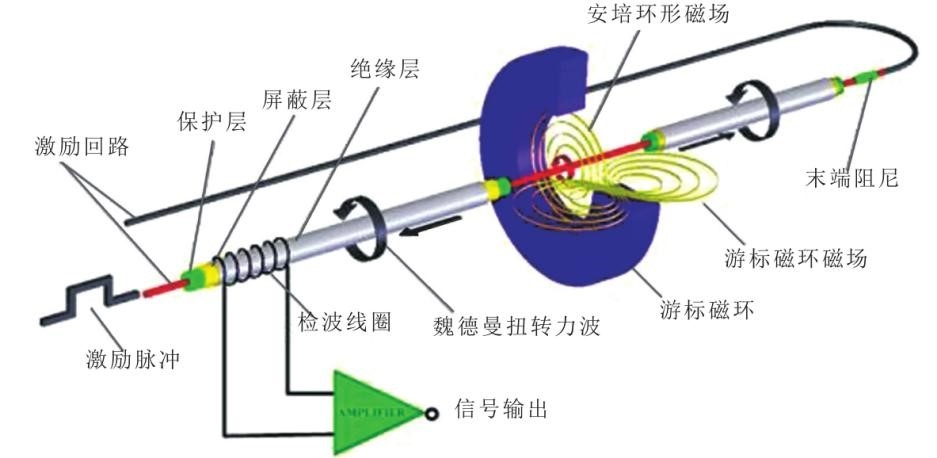

磁致伸缩线性位移测量
磁致伸缩液位变送器主要由测杆、电子仓和磁环（浮球）三部分组成。测杆内装有磁致伸缩线（波导丝）。
工作时，电子仓内电路产生起始脉冲沿波导丝传播，同时产生沿波导丝前进的旋转磁场。当此磁场与浮球中永久磁场相遇时，产生磁致伸缩效应，使波导丝扭动产生返回脉冲。拾能机构感知后转换成电流脉冲，通过计算两脉冲的时间差，精确测出油位位置。
- 测量精度 ±0.5mm· 重复精度 ±0.1mm
- 分辨率 0.01mm· 油位/水位双监测
- 5 个温度测量点· 分辨率 0.0625℃
- 上盲区 90mm · 下盲区 50mm
探针外形结构
硬杆探针采用不锈钢外壳，防护等级 IP68@10m/8h，耐油/耐水/耐腐蚀，量程范围 200mm~7000mm，可适配不同储罐深度。
技术参数
工业级配置 · 满足严苛环境长期稳定运行。
硬件配置
- 液晶屏
- 10.1 寸电容触摸屏 (16:9, 800×1280)
- 触摸规格
- 3 点电容式
- CPU
- A133 / 4核 A53 / 主频 1.8GHz
- 系统版本
- Android 10
- 运行内存
- 1GB
- 电源电压
- AC220V
- 实测功耗
- ≤ 40W
环境与接口
- 工作环境温度
- -10℃ ~ +60℃
- 储存温度
- -20℃ ~ +70℃
- 大气压力
- 80 ~ 110 kPa
- 接口
- 2×RS-232 + 2×RS-485 + 1×100M 网络 + WIFI
- 通信约定
- 2400 BPS · 偶校验 · 8位数据位 · 1位停止位
- 最大通讯距离
- 1200m
- 频段
- 国内版（移动/电信/联通）· 全球通（2G/3G/4G）
探针性能
- 量程范围
- 200mm ~ 7000mm
- 工作温度
- -40℃ ~ +60℃
- 工作电流
- ≤ 40mA
- 测量精度
- ±0.5mm
- 重复精度
- ±0.1mm
- 油位/水位分辨率
- 0.01mm
- 温度测量点
- 5 个 · 分辨率 0.0625℃
安全与防护
- 防爆标识
- Ex ia IIB T4 Ga
- 防爆证号
- CCRI 24.7759X
- 关联设备
- 安全栅
- 适用介质
- 汽油、煤油、柴油、轻油、重油、酒精混合物
- 防护等级
- IP68 @ 10m, 8h
- 通讯地址
- 2位数字 · 02~99
- 后台协议
- VR350R (默认)
核心功能
从实时监测到智能预警，从多罐管理到远程查看，构建完整的油站数字化底座。
实时液位 + 温度 + 水位
磁致伸缩传感器精度 ±0.5mm，油位/水位分辨率 0.01mm，5 个温度测量点，实时反映油罐状态。
多罐管理（最多 16 罐）
单系统最大支持 16 个油罐，每个油罐可切换到详细数据显示模式，数据更全面。车载式支持 4 罐。
自动记录 + 报表打印
系统能自动生成漏油测试、报警、进油、存油、交班等记录，并可打印输出，方便留档追溯。
账户密码 + 权限管理
系统有账户密码保护，管理员可设置账户访问权限，确保系统数据安全，操作可追溯。
手机远程查看
支持后台管理系统 + 手机 APP，用户随时随地可查看系统状态。内置语音报警 + 外接声光报警器。
RS485 总线 + WIFI/4G
探针与液位仪通讯采用 RS485 工业总线，最远传输距离 1200m。WIFI + 4G 双联网，国内版/全球通可选。
系统界面展示
8 大核心功能界面 — Android 系统操作直观，触摸屏 + 物理按键双重交互。

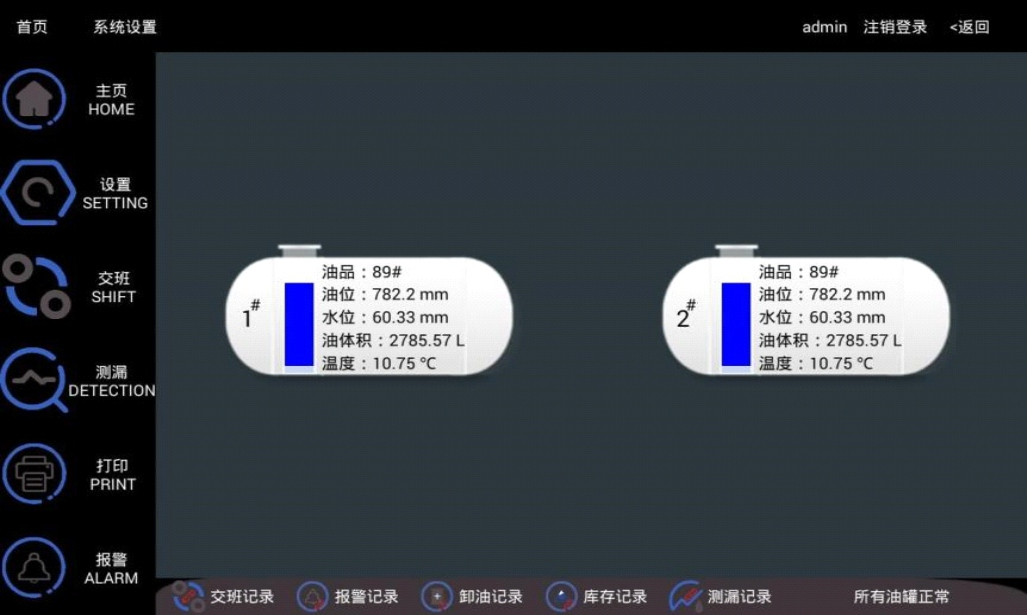

主界面
油罐可视化：油品/油位/水位/油体积/温度实时显示，多罐同屏一目了然。

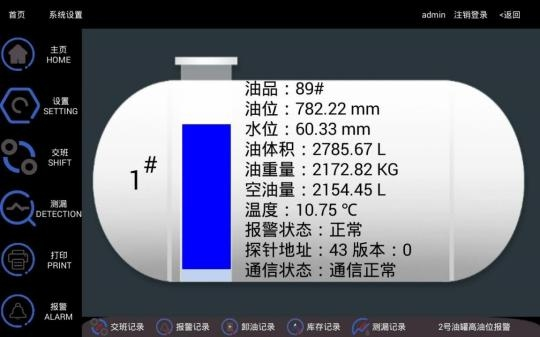

油罐详情
单罐全维度数据：油位/水位/体积/重量/空油量/温度/报警/探针地址/通信状态。

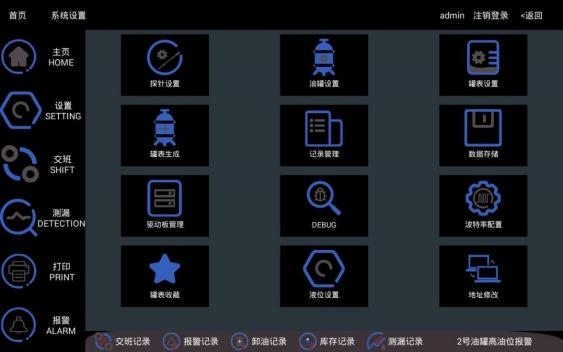

参数设置
12 项功能入口：探针/油罐/罐表/记录/数据/驱动板/DEBUG/波特率/罐容/液位/地址设置。

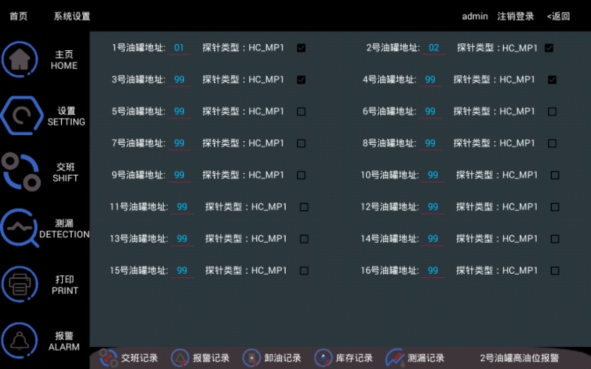

探针设置
支持 16 个探针地址配置 (02~99)，探针类型 HC_MP1，灵活扩展油罐数量。

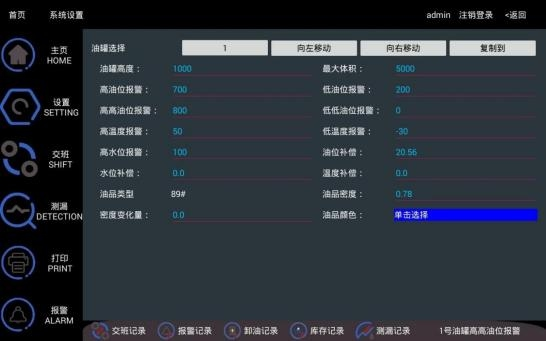

油罐设置
罐高/最大体积/油位/水位/温度上下限告警，全参数化配置，适配不同油品特性。

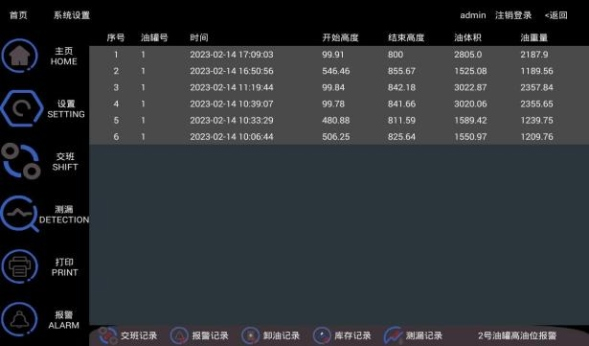

进油记录
自动记录每车进油：开始高度/结束高度/进油体积/油重量，统计清晰可追溯。

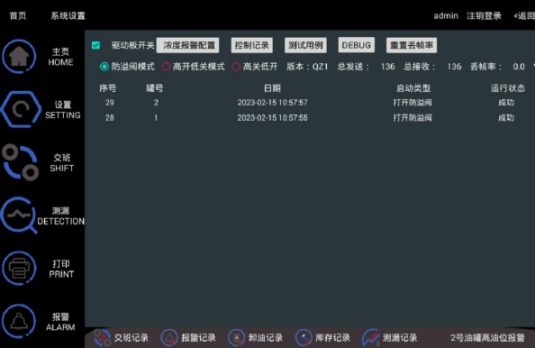

驱动板管理
防溢阀/高液位模式/总累/版本管理，硬件状态可视化，可远程开关控制记录。

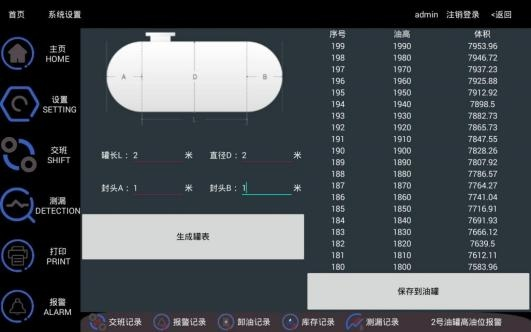

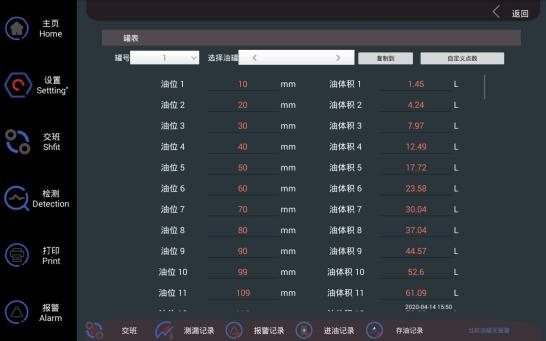

罐表生成
根据罐体尺寸自动生成油位-体积对照表，1800L~7953.96L 全量程精确标定。
后台管控的支持
液位系统将采集数据通过标准 RS232/RS422 接口传送到后台电脑，完成更复杂的数据处理。
开放接口 · 协议兼容
- RS232 + RS422 工业接口 — 标准通讯协议，方便对接第三方管理系统
- 支持无线宽带 / 数据传输 / 远程液位监控 — 灵活组网
- 可为第三方管理系统提供接口和通讯协议 — 开放生态
- 默认协议 VR350R — 具有读全部探针数据的功能，标准稳定
- 支持 4G + WIFI 双联网 — 国内版（移动/电信/联通）/ 全球通（2G/3G/4G）
